產品名稱：串口服務器
規格型號：UT-6816CN
商品數量：16口
機械尺寸：1U
安裝方式：機械式
產品等級：工業級
產品概述：
產品支持串行終端到 TCP/IP 之間數據轉換，內部集成 TCP/IP 協議棧，實現 RS-32/485/422 串口與TCP/IP 網絡接口的數據雙向透明傳輸，使得串口設備能夠具備聯網功能。內部集成 ARP，IP，TCP，HTTP，ICMP，UDP 等協議。所有程序提供中英文界面，有設置向?qū)В子诓僮鳌?廣泛用于工業控制，設備自動化，物聯網，環境監控，智能交通，動環監控等領域。
產品特性：
●采用純國產高性能主控方案，主控頻率高達648Mhz,內存SDRAM 32M,16M flash。
●2 個百兆以太網口。
●支持 16 路 RS-232/485/422串口，實現遠程控制功能。
●支持2路 10/100Base-T(x)以太網接口。
●支持 Reset 鍵恢復出廠設置。
●支持外置看門狗。
●每路 RS232 串口提供5路信號，包括 RXD，TXD，RTS，CTS，GND。
●每路 RS485/RS422 串口都提供 T/R+, T/R-, R+,R-。
●每個 RS485 通道內置 4 位撥碼開關可用于調整上下拉電阻和 120Ω 終端電阻。
●支持串口收發指示燈。
●支持 MCP、VCOM 虛擬串口。
●支持串口±6KV 防靜電保護，網口 1.5KVAC 隔離保護。
●支持 Web 固件升級。
產品參數：
| 接口 | 電源接口 | 3芯品字頭插座 |
| 以太網接口 | 2×RJ45，1×10/100Base-T(x) | |
| 串行接口 | 16×RJ45，RS232/RS485/RS422三合一 | |
| LED指示燈 | PWR1電源指示燈，RUN運行指示燈，16個串口收發指示燈 | |
| 按鍵 | 1個出廠復位按鍵RESET | |
| 電源需求 | 輸入電壓 | 100-240VAC/50Hz，可選擇雙路電源供電 |
| 功耗 | 最大輸入功耗：7W | |
| 機械特性 | 外殼 | IP30防護等級 |
| 重量 | 2800g | |
| 安裝方式 | 1U機架式安裝 | |
| 尺寸（長×寬×高） | 484mm×230mm×44mm（不含安裝件） | |
| 傳輸距離 | RS-232 | 15m |
| RS-485/422 | 1200m | |
| 工作環境 | 儲存溫度 | -40~85°C |
| 工作溫度 | -40~85°C | |
| 相對濕度 | 5% ~95% (無凝結) | |
| 支持協議 | ARP、IP、ICMP、UDP、TCP、HTTP、DHCP、MODBUS | |
| 工作模式 | VCOM、MCP、TCP Server、TCP Client、UDP Client、、Modbus TCP Server、Modbus TCP Client | |
| 串口參數 | 接口類型 | RS-232、RS-485、RS-422 |
| 波特率 | 300-921600bps | |
| 校驗位 | None、Odd、Even、Mark、Space | |
| 數據位 | 5、6、7、8 | |
| 停止位 | 1、2 | |
| 認證標準 | EMC | EN 55032/24 |
| EMI | CISPR 32，F(xiàn)CC Part 15B Class A | |
| EMS | IEC61000-4-2 ESD 接觸6KV,空氣8KV IEC61000-4-3 RS 3V/m IEC61000-4-4 EFT 電源2KV,信號1KV IEC61000-4-5 Surge 電源2KV，信號1KV IEC61000-4-6 CS 3V/m | |

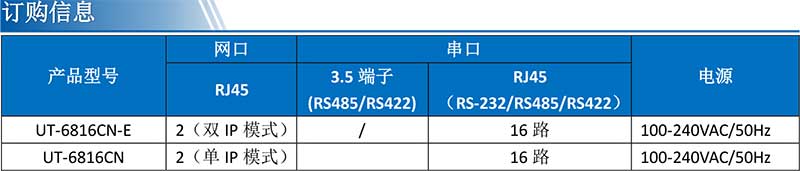

訂購信息：

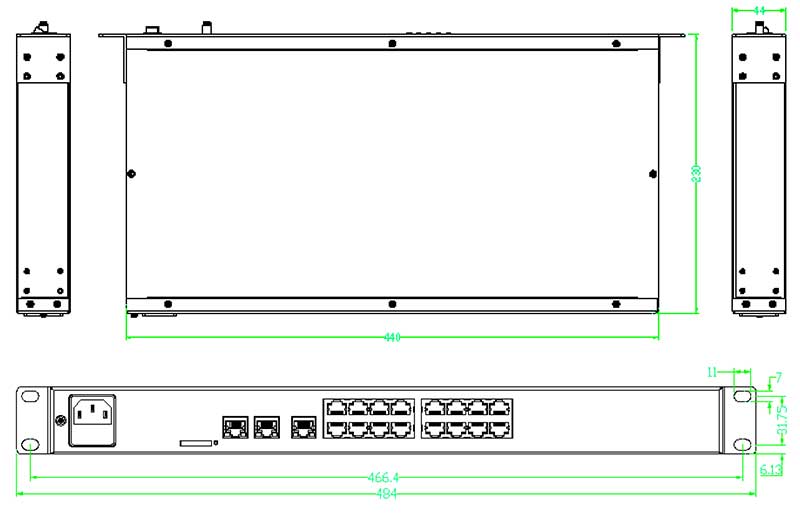

產品尺寸：
