產品名稱：串口服務器
產品型號：UT-D6801CMT
接口信號：以太網
接口數量：1口
傳輸方式：RS-232/485
功能特點：雙向透明傳輸
一、產品概述
UT-D6801CMT 導軌式 1 口RS232/485 串口服務器支持串行終端到 TCP/IP 之間數據轉換，內部集成 TCP/IP 協議棧，實現 RS-232/485 串口與TCP/IP 網絡接口的數據雙向透明傳輸，使得串口設備能夠具備聯網功能。內部集成 ARP，IP，TCP，HTTP，ICMP，UDP 等協議。所有程序提供中英文界面，有設置向?qū)В子诓僮鳌?廣泛用于工業控制，設備自動化，物聯網，環境監控，智能交通，動環監控等領域。
二、功能特性
支持 1 路 RS232/485 串口，可通過軟件切換串口類型
支持 1 路 10/100Base-T(x)以太網接口
支持Reset 鍵恢復出廠設置
支持 MCP、VCOM 虛擬串口
網口 1.5KVAC 隔離保護
支持心跳包、注冊包功能
支持VistaComs 上位機修改配置參數
支持 Web 配置參數和Web 固件升級
三、規格參數
| 接口 | 電源接口 | 1 ×2Pin 5.08 端子，內置防反接 |
| 以太網接口 | 1×RJ45，1×10/100Base-T(x) | |
| RS-232/485 接口 | 1 ×5Pin 5.08 端子 | |
| LED 指示燈 | PWR 電源指示燈，RUN 運行指示燈,link/ACT 網 口指示燈,DATA 串口指示燈 | |
| 按鍵 | 1 個出廠復位按鍵 RESET | |
| 電源需求 | 輸入電壓：DC 12-36V | |
| 功耗 | 最大輸入功耗：1.2W | |
| 機械特性 | 外殼 | 工程塑膠外殼，IP30 防護等級 |
| 凈重 | 75g | |
| 安裝方式 | 導軌式安裝 | |
| 尺寸（長×寬×高） | 87.5 mm×36.5mm×58.7mm（不含安裝件） | |
| 傳輸距離 | RS-485 | 1200m |
| RS-232 | 15m | |
工作環境 | 儲存溫度 | -20~70 °C |
| 工作溫度 | -20~70 °C | |
| 相對濕度 | 5% ~95% (無凝結) | |
| 支持協議 | ARP、IP、ICMP、UDP、TCP、HTTP、DHCP、MODBUS 等協議 | |
| 工作模式 | VCOM、MCP、TCP Server、TCP Client、UDP Client、Modbus TCP Server、Modbus TCP Client、HTTP Client | |
| 串口參數 | 接口類型 | RS-232/485 |
| 波特率 | 300-921600bps | |
| 校驗位 | None、Odd、Even | |
| 數據位 | 5 、6 、7、8 | |
| 停止位 | 1、2 | |
| 認證標準 | EMC：EN 55032/24 | |
| EMI：CISPR 32，F(xiàn)CC Part 15B Class A | ||
| EMS：IEC61000-4-2 ESD 接觸 2KV,空氣 2KV | ||
| IEC61000-4-3 RS 3V/m | ||
| IEC61000-4-4 EFT 電源1KV,信號0.5KV | ||
| IEC61000-4-5 Surge 電源1KV，信號0.5KV IEC61000-4-6 CS 3V/m | ||

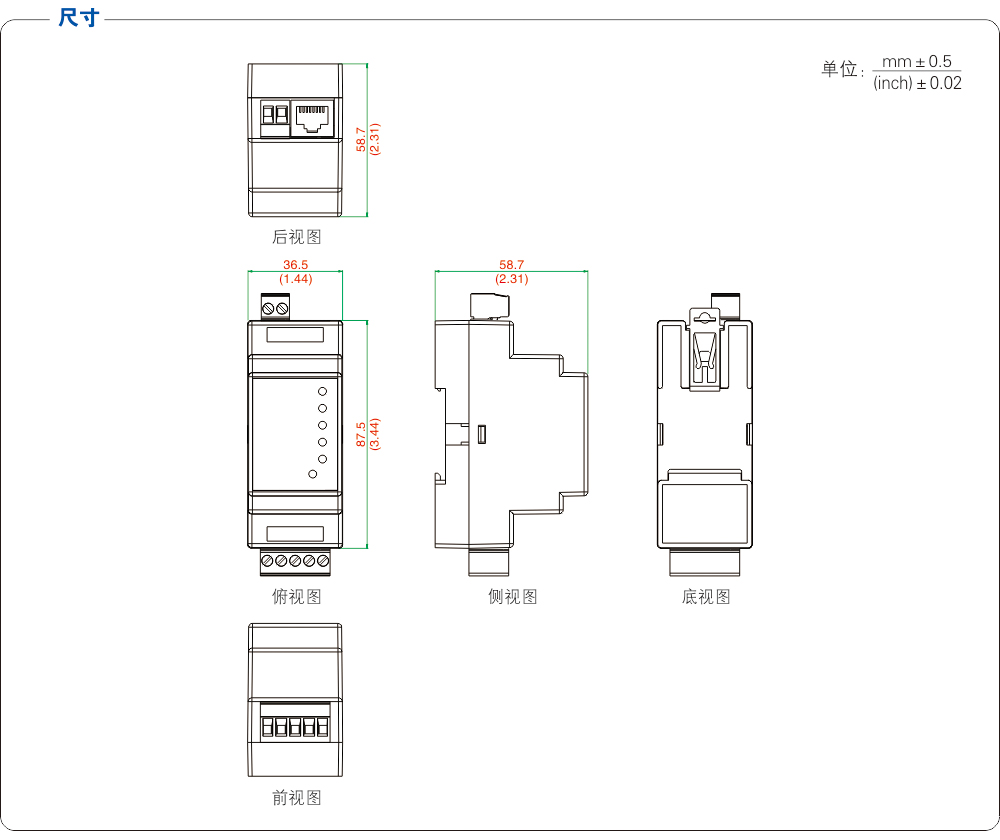

四、產品尺寸

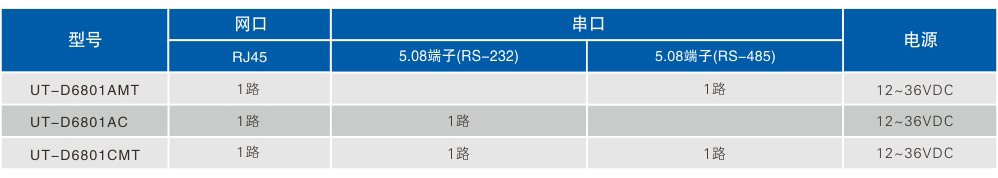

五、訂購信息
